Comment marche un réfrigérateur ?

Schéma expliquant les principes techniques et physiques

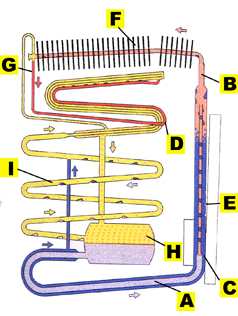

Le fonctionnement du réfrigérateur.

  • A- Ammoniaque en solution riche
  • B- Gaz ammoniac
  • C- Solution pauvre
  • D- Gaz ammoniac liquide
  • E- Bouilleur (résistances 12V ou 230 V) ou gaz.
  • F- Condenseur à ailettes
  • G- Evaporateur situé dans la cuve
  • H- Réservoir de l’absorbeur
  • I- Absorbeur

L’agrégat est un circuit de tuyauteries dans lequel, l’ammoniac et l’hydrogène se mélangent et se séparent à l’intérieur.
Sa pression s’élève à plus de 25 Bars !
On y trouve l’ammoniac sous ses trois formes:
A en solution riche.
B le gaz ammoniac.
C Le résidu appelé solution pauvre.
E L’ammoniaque (solution riche) est chauffée, poussée par la pression thermodynamique elle entre dans le bouilleur. Sous l’effet de la chaleur, une partie de la solution se transforme en gaz, le reste (solution pauvre) retourne dans le circuit.
F Le gaz d’ammoniac traverse le condenseur, y est refroidi par le passage de l’air entre les ailettes.
D En refroidissant, il se liquéfie puis se dirige vers l’évaporateur
G situé à l’intérieur de la cuve du réfrigérateur.
Principe du système : en passant dans l’évaporateur, l’ammoniac liquide entre en contact avec l’hydrogène et s’évapore.
Ce changement d’état provoque l’absorption de la chaleur, c’est à dire la production de froid.
H, En sortie d’évaporateur, le mélange ammoniac/hydrogène s’écoule dans le réservoir de l’absorbeur puis remonte dans l’absorbeur lui-même
I. Dans ce dernier, les particules d’ammoniac sont «avalées» par la solution pauvre qui redevient alors solution riche.
Le cycle reprend, débarrassé de l’ammoniac, l’hydrogène remonte dans l’évaporateur. La solution riche retourne dans le bouilleur.

L’efficacité de l’absorption dépend

  • des performances calorifiques du bouilleur
  • de la performance de la ventilation.
